تشرح هذه المقالة كيفية ارتباط تقييمات اللهب UL-94 بالسلامة الكهربائية في التجميعات الإلكترونية ذات الجهد العالي-، ولماذا يجب تقييم تثبيط اللهب مع العزل الكهربائي، والاستقرار الميكانيكي، والموثوقية على المدى الطويل.
الشكل 1.رسم توضيحي على مستوى النظام-لمناطق العزل والواجهات الحيوية-للسلامة في مجموعة إلكترونية ذات جهد عالي-، مع تسليط الضوء على المناطق التي تتفاعل فيها الضغوط الكهربائية والميكانيكية والحرارية خارج نطاق تصنيف اللهب UL-94.
UL-94 V0 والسلامة الكهربائية في التجميعات الإلكترونية ذات الجهد العالي
في الأنظمة الإلكترونية ذات الجهد العالي-، لا يتم تحديد السلامة الكهربائية من خلال خاصية مادية واحدة.
في حين أن تثبيط اللهب يعد مطلبًا بالغ الأهمية، إلا أنه يجب تقييمه جنبًا إلى جنب مع سلامة العزل الكهربائي، والاستقرار الميكانيكي، ومقاومة الإجهاد البيئي.
غالبًا ما تتم الإشارة إلى تصنيفات UL-94 أثناء اختيار المواد، ولكنوقد يؤدي سوء تفسير نطاقها إلى افتراضات خاطئة حول-السلامة الكهربائية على المدى الطويل.
ما الذي تقيسه تقييمات اللهب UL-94 فعليًا؟
UL-94 هو معيار قابلية اشتعال البلاستيك الذي يقيم كيفية استجابة المواد للهب المكشوف في ظل ظروف معملية خاضعة للرقابة.
تشمل النقاط الرئيسية ما يلي:
- يقيس UL-94 انتشار اللهب وسلوك الإطفاء الذاتي
- إنه كذلكلايقيم:
- قوة العزل الكهربائي
- مقاومة التفريغ الجزئي
- التعب الميكانيكي تحت الاهتزاز
من بين تصنيفات UL-94،V-0يتم تحديده بشكل شائع للمجموعات الإلكترونية ذات الجهد العالي-نظرًا لمعايير إطفاء اللهب الصارمة.
لماذا لا يضمن UL-94 V0 وحده السلامة الكهربائية
في البيئات ذات الجهد العالي-، نادرًا ما يبدأ الفشل الكهربائي بالاحتراق.
بدلا من ذلك، غالبا ما تنشأ حالات الفشل منالتدهور العازل الموضعيوالتي قد تتصاعد لاحقًا إلى أحداث متعلقة بالحرارة أو اللهب-.
تشمل عوامل الخطر الشائعة ما يلي:
- المجالات الكهربائية المركزة في واجهات العزل
- الاهتزاز-يحدث إجهادًا ميكانيكيًا
- يتسبب التدوير الحراري في حدوث شقوق- دقيقة
هذه الآلياتخارج نطاق تقييم اختبار UL-94، إلا أنها تؤثر بشكل مباشر على السلامة الكهربائية على مدار التشغيل-على المدى الطويل.
التفاعل بين تثبيط اللهب والأداء العازل
المواد المصنعة لتلبية متطلبات مثبطات اللهب-قد تؤدي إلى مقايضات-تؤثر على سلوك العزل.
على سبيل المثال:
- يمكن أن تؤدي بعض الإضافات المثبطة للهب- إلى تغيير ثوابت العزل الكهربائي
- زيادة محتوى الحشو قد يقلل من الامتثال الميكانيكي
- قد تكون المواد الأكثر صلابة أكثر عرضة للتشقق تحت الاهتزاز
كما هو موضح فيالشكل 2غالبًا ما يكون انهيار العزل مدفوعًا بتفاعل الإجهاد الكهربائي والتشوه الميكانيكي بدلاً من التعرض للهب وحده.
الشكل 2.رسم توضيحي مفاهيمي يوضح كيفية تفاعل إجهاد العزل الكهربائي الموضعي والتشوه الميكانيكي في واجهات العزل في التجميعات الإلكترونية ذات الجهد العالي-.
المنظور الهندسي: السلامة كنظام-النتيجة على المستوى
من وجهة نظر هندسية، ينبغي التعامل مع السلامة الكهربائية على أنهاالنتيجة على مستوى النظام-.، وليس مربع اختيار امتثال واحد.
يأخذ اختيار المواد الموجهة نحو السلامة الفعالة-في الاعتبار ما يلي:
- مثبطات اللهب (الامتثال UL-94)
- استقرار العزل الكهربائي
- مقاومة الاهتزاز-الضغط الناتج
- متانة بيئية طويلة الأمد-.
يتوافق هذا النهج القائم على الأنظمة- مع نفس المنطق الهندسي الذي تمت مناقشته في هذا المقالآليات فشل العزل الكهربائي الناتجة عن الاهتزاز-🔗
اعتبارات اختيار المواد من أجل-سلامة الجهد العالي
عند تقييم مواد العزل والحماية للمجموعات ذات الجهد العالي-، يجب على المهندسين التحقق مما يلي:
- مثبطات اللهب لا تؤثر على قوة العزل الكهربائي
- التوافق الميكانيكي يدعم تخفيف الاهتزاز
- يظل السلوك المادي مستقرًا على مدار فترات التشغيل الممتدة
وفي هذا السياق،غالبًا ما يتم تقييم مواد السيليكون RTV نظرًا لمرونتها المتأصلة وخصائصها العازلة🔗
الموارد الهندسية ذات الصلة
تخفيف الاهتزاز-الفشل العازل المستحث في مصادر الطاقة ذات الجهد العالي- 🔗
اختيار سيليكون RTV لعزل الجهد العالي 🔗

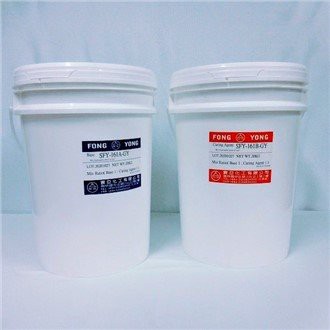

بالنسبة للسلامة-في مناطق العزل الحرجة التي تتطلب مثبطات اللهب والسلامة الكهربائية،🔗 مواد السيليكون RTV ذات التصنيف UL-94 V0 مثل SFR-3101تتم مراجعتها غالبًا كجزء من-اختيار المواد الموجهة نحو الامتثال.
